近日，我校Bwin必赢线路检测中心鲁金忠教授、罗开玉教授团队研究开发了一种新型超高速激光复合增材制造技术（EHLDED-EHLR），显著促进了凝固过程中状晶向等轴晶的转变，形成了以超细等轴晶主导的空间异质结构，材料强韧性实现同步提高。相关研究成果以“High-performance functional coatings manufactured by integrated extremely high-speed-rate laser directed energy deposition with interlayer remelting”为题发表在机械制造领域顶刊International Journal of Machine Tools and Manufacture（国际机床与制造杂志，IF=14）上。

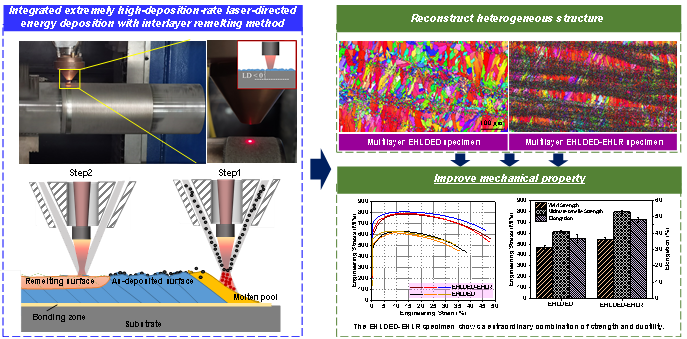

超高速激光定向能沉积技术以其优异的加工效率受到广泛关注。然而，表面粗糙度难调控和内部缺陷难抑制的难题限制了定制化厚度沉积层的制备。为此，研究团队提出了一种超高速激光复合增材制造技术，即在超高速激光定向能沉积过程中同步引入层间超高速激光重熔，使表面粗糙度降低57%、孔隙率下降67%，形成了以超细等轴晶为主的典型空间异质结构，使316L不锈钢的抗拉强度和延伸率分别提高了24.52%和28.95%。

研究工作得到国家重点研发计划（2022YFB4600500）、江苏省科技计划项目（BE2022069–4）资助。青年教师徐祥为论文第一作者，鲁金忠教授、罗开玉教授为共同通讯作者。

原文链接：https://doi.org/10.1016/j.ijmachtools.2024.104174.
